FMU30-AAHEAAGGF/5米超聲波液位計

發布時間：2020-09-09 20:42
超聲波液位計FMU30 一體化的超聲波液位計FMU30非接觸式測量常用于液體、漿料和固料的測量，成本維護比較低；內置溫度傳感器，對因溫度改變導致的聲速變化進行補償，現場包絡線顯
在線咨詢

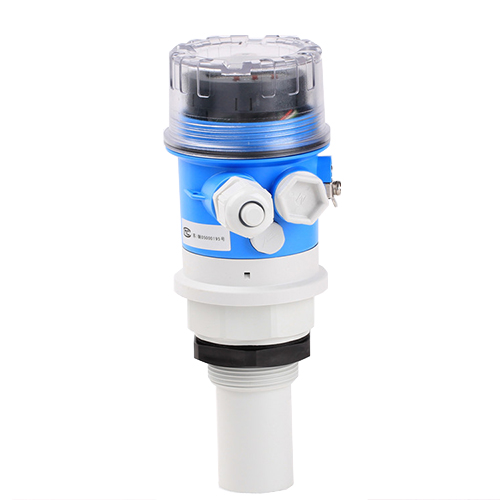

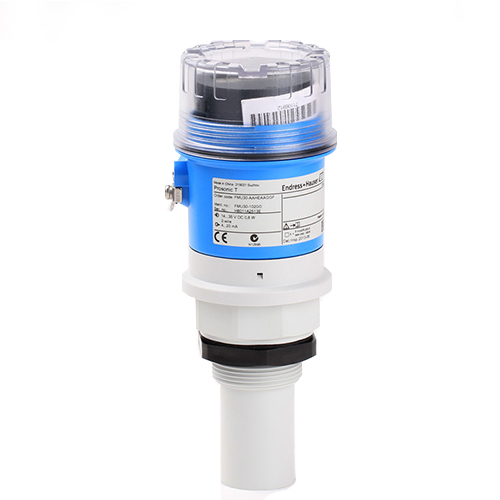

超聲波液位計FMU30
一體化的超聲波液位計FMU30非接觸式測量常用于液體、漿料和固料的測量，成本維護比較低；內置溫度傳感器，對因溫度改變導致的聲速變化進行補償，現場包絡線顯示，讀取測量值。
[AA] 認證: 非防爆場合

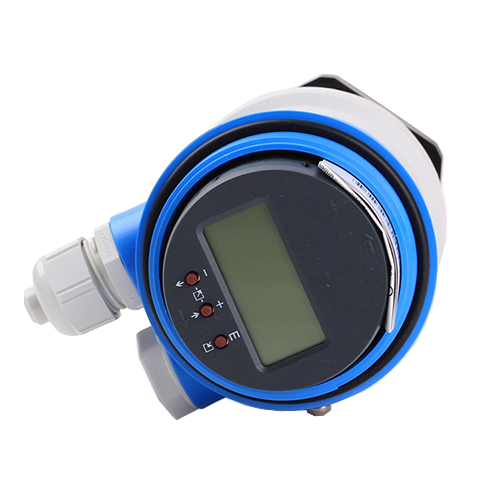

[H] 顯示,操作: 現場包絡線顯示,按鍵
[E] 電氣連接: 電纜密封套 M20, IP68
[AA] 傳感器；量程；盲區: 1-1/2"; 5m 液體/2m 固體; 0.25m
[GGF] 過程連接: 螺紋 ISO228 G1-1/2, PP

超聲波液位計FMU30的優勢：
調試快捷簡單
是FMU230、FMU231的理想升級替代品
防護等級好，性?xún)r(jià)比高
菜單引導功能，輕松實現現場操作
超聲波液位計FMU30安裝指導：
安裝探頭時，應保證高物位在盲區以下，探頭端面應伸入罐內。(加安裝管時例外)
注意安裝角探頭應與物面垂直避開加料扇區
不可在一個罐內同時安裝兩個ProsonicT
不能將探頭安裝于罐中心

超聲波液計FMU30技術參數
連續量/液體

測量原理	超聲波物位儀
特點/應用	一體式超聲波變送器
電源/通信	兩線制
測量精度	+/- 3 mm或設定量程的+/- 0.2 %
環境溫度	-20 °C...+60 °C (-4 °F...+140 °F)
過程溫度	-20 °C...+60 °C (-4 °F...+140 °F)
過程壓力(絕壓)/最大過壓限定值	0.7 bar ... 3 bar abs (10 psi ... 44 psi)
主要接液部件	PP/EPDM
過程連接	G 1-1/2"
過程連接	G 2"
盲區距離	1 1/2"傳感器：0.25 m (0.8 ft)
盲區距離	2"傳感器：0.35 m (1.15 ft)
最大測量距離	1-1/5"傳感器：5 m (16 ft)
最大測量距離	2"傳感器：8 m (26 ft)
輸出	4...20 mA
可選項	安裝附件：
可選項	UNI法蘭2"...4"
應用限制	強化學腐蝕：
	FMU41/42 / FDU9x
	泡沫/強擾動：
	FMU42 / FDU91
	快速加料/排料：
	FMU90 + FDU9x
	限位檢測：
	FMU90 + FDU9x

技術參數
連續量/固體

測量原理	超聲波物位儀
特點/應用	一體式超聲波變送器
電源/通信	兩線制
測量精度	+/- 3 mm或設定量程的+/- 0.2 %
環境溫度	-20 °C...+60 °C (-4 °F...+140 °F)
過程溫度	-20 °C...+60 °C (-4 °F...+140 °F)
過程壓力(絕壓)/最大過壓限定值	0.7 bar ... 3 bar abs (10 psi ... 44 psi)
主要接液部件	PP/EPDM
過程連接	G 1-1/2"
過程連接	G 2"
盲區距離	1 1/2"傳感器：0.25m
盲區距離	2"傳感器：0.35m
最大測量距離	1-1/2"傳感器：2 m (6.6 ft)
最大測量距離	2"傳感器：3.5 m (11 ft)
輸出	4...20 mA
應用限制	注意測量范圍圖示
